原硅片SPL检测设备 是利用硅材料的光致发光原理进行硅片质量检测的专业设备。该设备利用了硅的本征激发发光特性：硅原子受激后，电子从价带跃迁到导带，再从导带跃迁回价带后发出荧光。PL强度负相关于缺陷密度及复合中心浓度，因此可以通过检测PL信号来评估硅片的质量。原硅片PL检测技术可广泛应用于硅碇、原硅片、制绒片等光伏产品生产过程的早期阶段，能够在电池片扩散前后早期制程工序进行质量检测，实现产品质量控制和制造成本节约的双重目标。

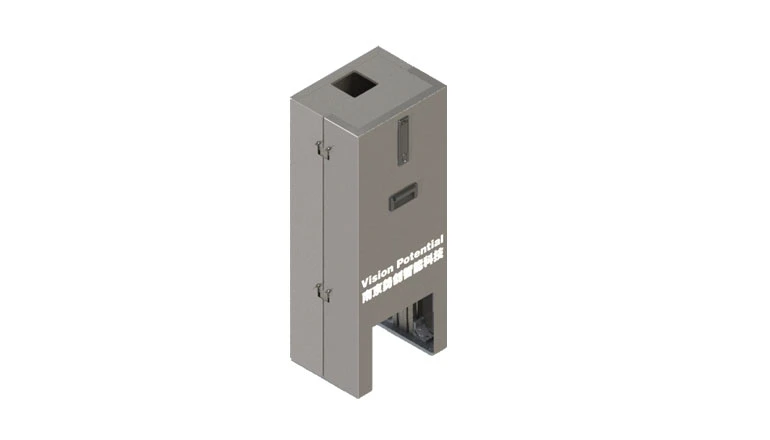

SC-SPL 设备示意应用于硅片分选机、制绒上料机等关键工序，在线或离线检测硅片质量，确保进入后续工序的硅片符合标准。
对单晶硅棒切割取样（约3mm厚晶圆），分析厚硅晶质量，有效去除废料、协助硅棒分档。检测黑边、黑心、隐裂等缺陷。
利用PL高灵敏度，检测制绒片、扩散片、刻蚀片等低少子寿命过程片，在电池制造早期发现质量问题，避免资源浪费。
光伏材料和电池技术研发中，用于分析材料本征特性、评估工艺参数对硅片质量的影响，是性能分析与工艺优化的核心工具。
可检测扩散前的硅片、硅块的PL信息；兼容单晶、类单晶、多晶；可检测位错、绒丝、晶界等缺陷；可集成于硅片分选机、制绒上料机。
检出外观和隐裂模组不能检出的晶象缺陷：发黑、位错、同心圆、黑角等。根据灰度和缺陷比例计算PL值，PL值越低缺陷越严重。
清晰检测同心圆缺陷，准确测量PL平均灰度，可与外部生产线集成输出控制信号，实现自动化质量分级。

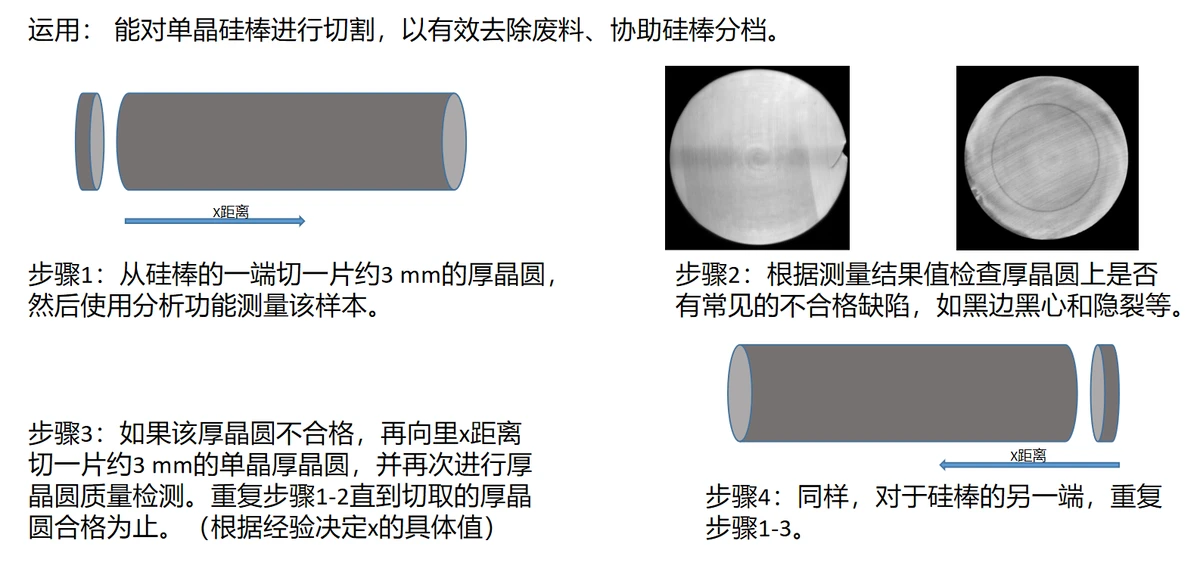

对单晶硅棒切割约3mm厚晶圆进行分析，检查黑边、黑心、隐裂等缺陷，逐次切割直到合格，有效去除废料、协助硅棒分档。
利用硅的本征激发发光特性，无需电接触，PL强度负相关于缺陷密度及复合中心浓度，真实反映材料本征质量。
可用于制绒片、扩散片、刻蚀片等低少子寿命过程片检测，在电池制造早期阶段发现质量问题，避免后续工序资源浪费。
兼容单晶、类单晶、多晶硅片；检测硅碇、原硅片、制绒片等多种形态；适用156~210mm规格（半片/整片）。
检测位错、绒丝、晶界、隐裂、发黑、黑斑、黑角、黑心、黑环、同心圆等；可检出外观和隐裂模组不能检出的晶象缺陷。

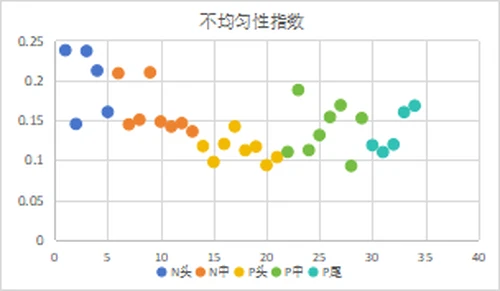

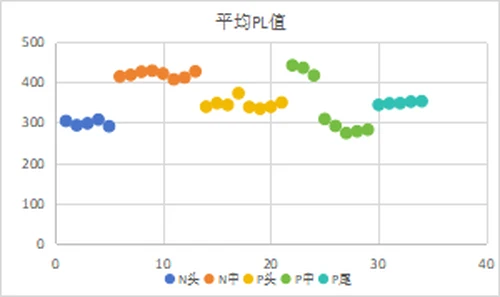

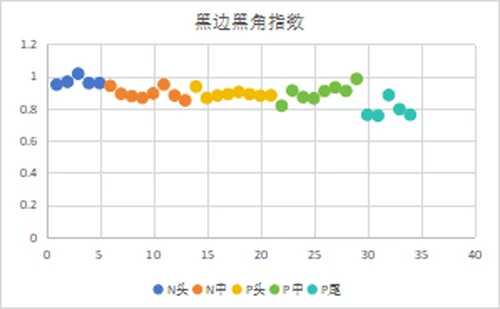

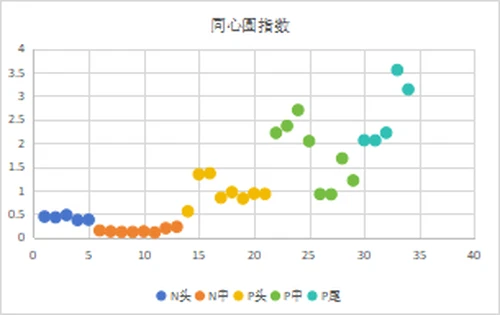

根据灰度和缺陷比例计算PL值；提供黑边黑心指数、不均匀指数、同心圆指数等多维参数；支持样品测试结果统计分析。
| 参数名称 | 技术指标 |
|---|---|
| 型号 | SC-SPL |
| 相机规格 | NIR增强型InGaAs相机，1K线扫，曝光10μs~10s，响应900-1700nm，最大行频40kHz |
| 红外像素 | 1024×1像素 |
| 镜头规格 | 高清广角 16/25/45mm可选，视场角≥80°，可配长焦镜头 |
| 光源规格 | 半导体激光，主波长980±5nm |
| 光斑均匀性 | ≥90% (有效检测区域内) |
| 曝光周期 | 20μs~100000μs，步长1ms可调 |
| 检测波长范围 | 900~1300nm |
| 兼容尺寸规格 | 156×156mm ~ 210×210mm (半片/整片) |
| 检测对象 | 晶棒切片、晶硅电池原料（拉晶、切片、原硅片、制绒） |
| 可检测缺陷类型 | 位错、绒丝、晶界、栾晶、发黑、同心圆、黑角等 |
| 载物台尺寸 | 适配自动化轨道（可按需定制） |
| 控制方式 | 自研上位软件全自动化控制 |
| 检测精度 | 裂纹宽度＞50μm |
| 成像精度 | ≥0.2mm/pixel |
| 对焦模式/距离 | 手动对焦 / 400-650mm |
| 硬件支架 | 铝合金型、金属钣金等 |
| 检测时间 | 0.5s~2s（依自动化节拍） |
| 测试平台 | Windows + 标配AI检测软件 |
| 功率 | 500-1000W |
| 电源保护 | 逆电流/过载/漏电/静电/过热保护 |
| 运算设备 | 工控计算机 |
| 环境温度 | 15-50℃，湿度30%-70%（无凝结） |
| 设备重量 | 约20kg（以实物为准） |
| 外形尺寸 | 400×350×800mm (L×W×H) |
| 供电 | 单相AC220V±10%，50HZ±1HZ |
| 缺陷类型 | SPL成像 | 成像分析 |
|---|---|---|

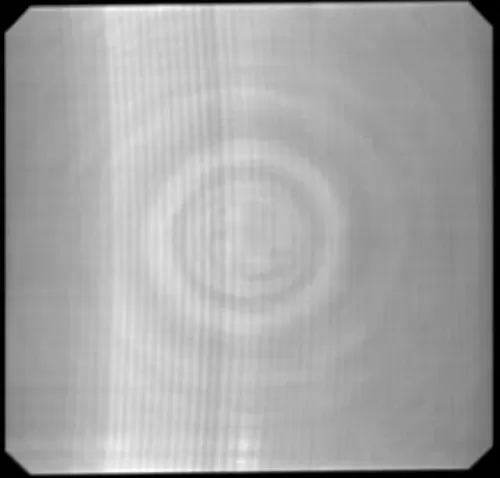

| 原硅片同心圆 |  | 本次原硅片PL检测显示，样品存在原硅片同心圆缺陷，呈现特征性环状同心纹理形貌。该缺陷系晶体生长阶段径向温度梯度不均、拉晶速度波动，致晶格沿径向形成周期性缺陷分布所致，会破坏后续工序均匀性、降低电池性能一致性，需优化晶体生长径向参数。 |

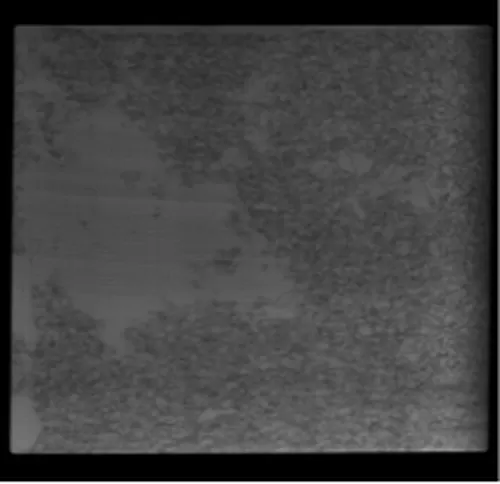

| 晶界 |  | 本次制绒后硅片PL检测显示，样品存在晶界缺陷，形貌呈现斑驳网状的分界纹理：因不同晶粒的晶格取向差异，晶界区域晶格排列不连续，致PL信号不均形成该特征。晶界会成为载流子复合中心，降低载流子寿命，需优化晶体生长的晶粒管控或制绒工艺均匀性。 |

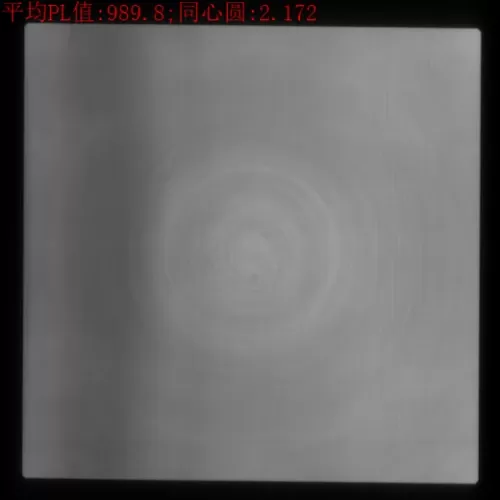

| 同心圆 |  | 本次制绒后硅片PL检测（平均PL值：989.8；同心圆：2.172）显示，样品存在制绒后同心圆缺陷，呈现特征性环状同心圆形貌。该缺陷系制绒工序中药液径向分布不均、硅片转速波动，导致绒面刻蚀程度径向差异所致，会破坏绒面均匀性，影响后续工艺匹配性及载流子传输，需优化制绒工序的药液分布与转速参数。 |

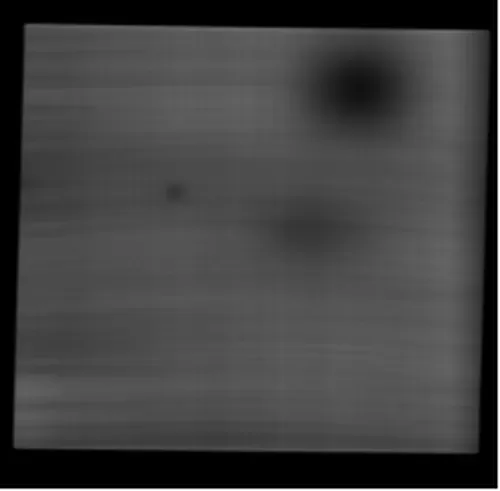

| 膜前片 |  | 本次膜前片PL检测显示，硅片存在块状黑斑、黑点缺陷：形貌为局部块状暗区及散在点状暗斑，系原硅片基底杂质聚集、前道工序表面污染或物理损伤所致。该缺陷会干扰后续镀膜均匀性，阻碍载流子传输，需强化前道硅片清洁及基底质量管控。 |

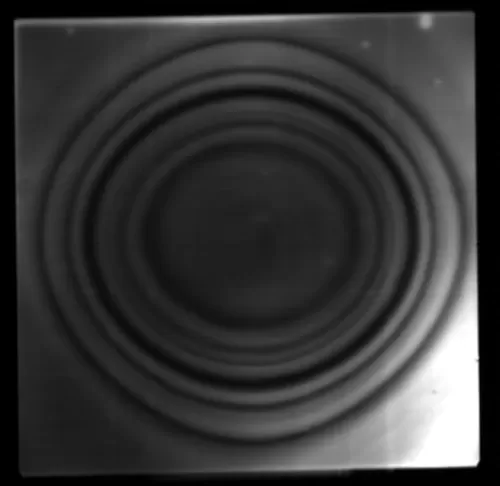

| 黑心黑环 |  | 本次硅片SPL检测显示，硅片存在黑心黑环缺陷：形貌呈现环状分层黑带（黑环）与环状明暗差异（黑心），系扩散工序温度场径向不均、反应气体分布失衡，或原硅片径向基底缺陷在扩散后显现所致。该缺陷会破坏载流子分布均匀性，降低电池片光电转换效率，需优化扩散工艺的径向参数管控。 |

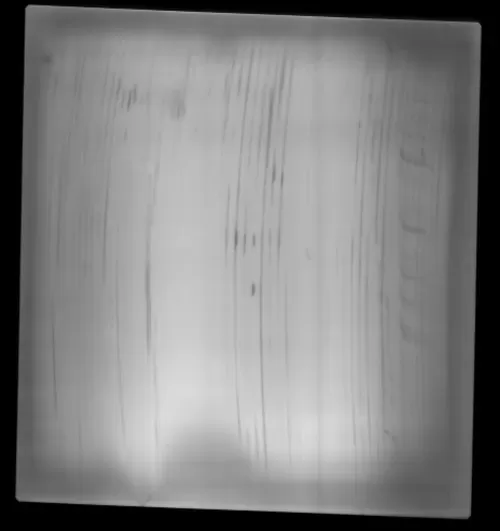

| 划伤卡点印 |  | 本次硅片SPL检测显示，硅片存在划伤、卡点印缺陷：划伤呈线性痕迹，卡点印为点状/印状瑕疵，系前道硅片搬运、装夹时的物理接触或异物卡点所致。这类缺陷会干扰扩散均匀性、阻碍载流子传输，需优化前道工序的操作及异物管控。 |

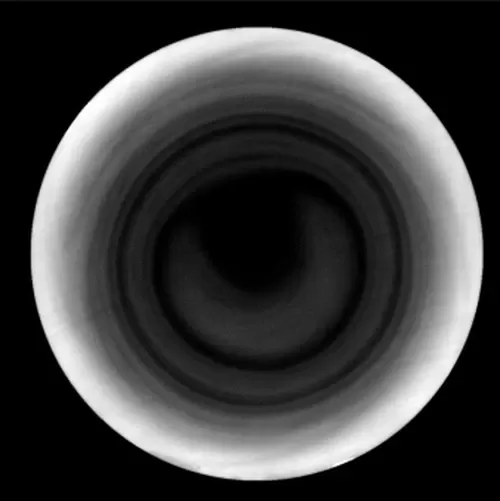

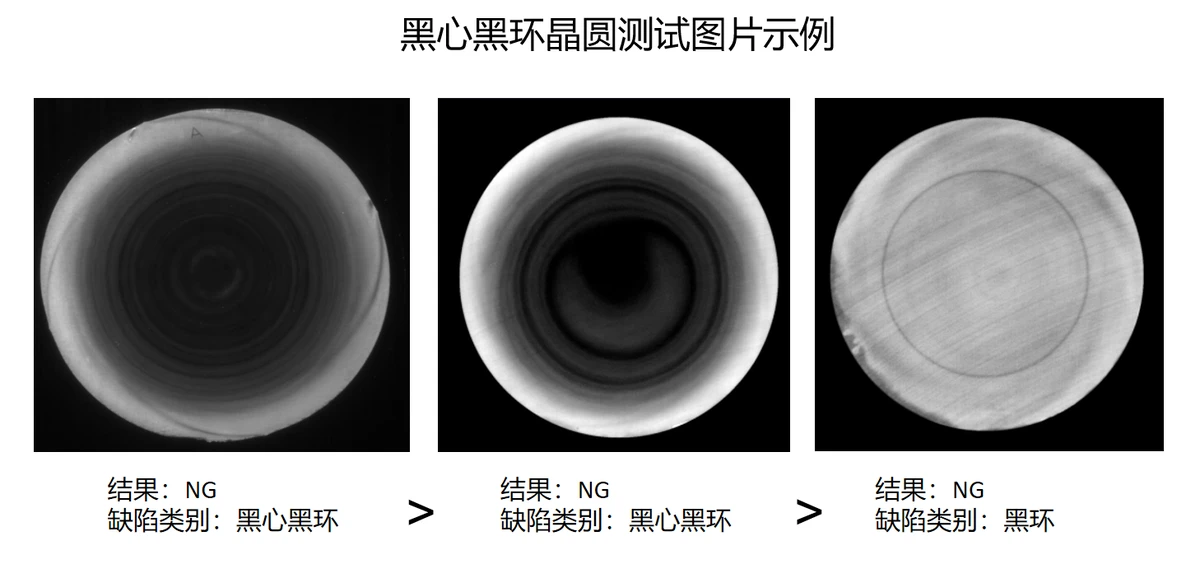

| 黑心黑环（晶圆切片） |  | 本次晶圆切片PL检测显示，样品存在黑心黑环缺陷：形貌表现为晶圆中心区域发黑，且外围伴随环状黑带分布。该缺陷多因晶体生长阶段中心区域杂质富集、径向缺陷聚集，或加工时中心应力集中所致，会破坏载流子分布均匀性，降低电池片性能稳定性，需针对性优化晶体生长及加工的中心区域管控措施。 |
| 晶棒同心圆 |  | 本次晶圆切片PL检测显示，样品存在晶圆同心圆缺陷，呈现特征性环状同心圆形貌。该缺陷系晶体生长径向温度梯度波动、或切片工序径向应力不均，致晶格沿径向周期性错排形成，会影响电池片性能一致性，需优化相关工序的径向参数控制。 |

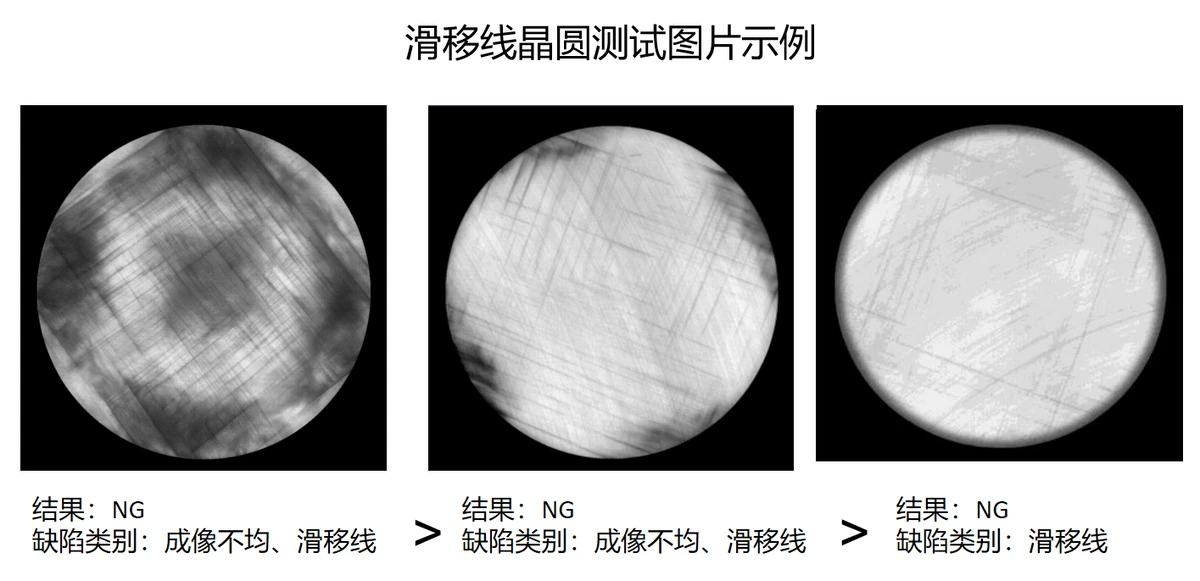

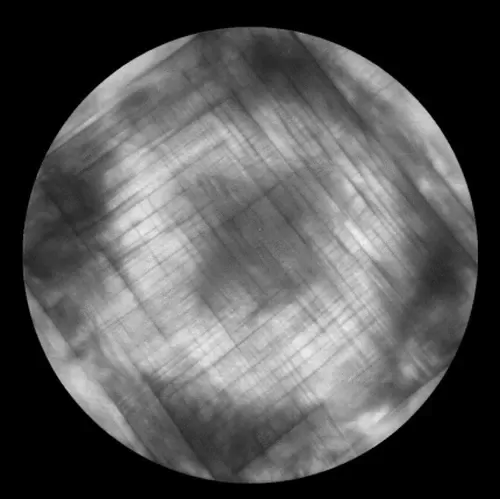

| 应力滑移线 |  | 本次硅棒切片PL检测显示，样品存在显著的应力滑移线缺陷，表现为特征性交叉条纹形貌。该缺陷由切片装夹、切割等工序的机械应力作用引发，造成硅晶体原子面滑移、晶格错排，会降低载流子寿命，影响后续光伏电池转换效率，需优化切片应力控制参数。 |
原硅片PL检测设备利用硅材料本征发光特性，无需电接触即可早期发现硅片缺陷，从源头把控质量，节约制造成本。可广泛应用于硅片生产、硅棒分档、制程监控及研发领域，为光伏行业提供高效、精准的检测解决方案。
