产品简介

无人机EL检测系统SC-EL-Drone

主要用于光伏电站的⽅阵组件EL内部缺陷质量检测，此系统可快速⾼效的完成光伏电站质量检测，并可切换拍照模式与视频模式进⾏第三⽅运维质检，搭配全⾃动对焦可切换多种模式检测功能，为电站检测与运维检测优选设备。SC-EL-Drone采⽤⼤疆（Matrice 400）⽆⼈机，单次续航长达55分钟，为第三⽅⾏业⽆⼈机应⽤提供了稳定可靠的⾼性能飞⾏平台。⾼达3⼩时MW级光伏电站EL隐裂巡检，让⼯作⼈员告别繁琐与重复性的低价值劳动，极⼤提升⼯作效率，借助⽆⼈机技术可实现电⼒⼯作⾃动化流程，有效降低运维成本，同时可代替⼈员进⾏⾼空，⾼危环境作业，使EL检测更安全。

势创智能 · 无人机EL检测系统

无人机EL检测系统SC-EL-Drone 主要用于光伏电站，电池板的EL检测，设备功能强大，便携性强，工作效率高，安全可靠。可检测隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档等多种缺陷。大疆飞行平台可选购，可租用或自备。

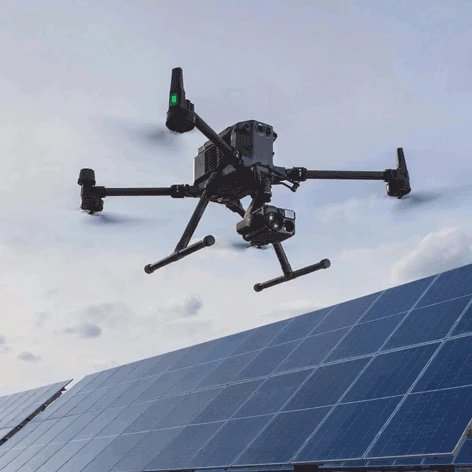

设备示意图1

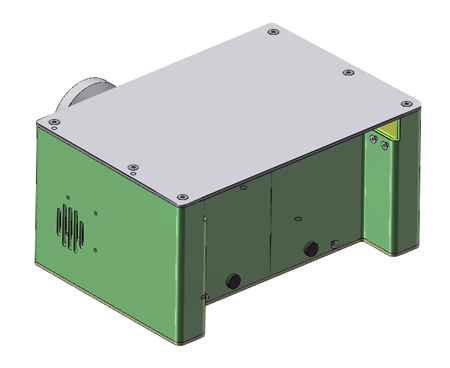

EL挂载组件

应用领域

电站飞行巡检

来料组件检测

电站组件检测

满足集中式、分布式等不同类型电站检测需求，沙漠、高原、屋顶、丘陵等复杂环境，晴天、阴天、夜晚等不同时段均可全方位检测，为电站维护提供精准依据。

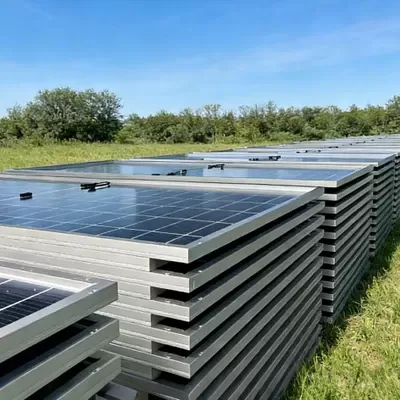

来料组件检测

企业采购的各类光伏来料组件入库前全面检测，快速识别隐裂、断栅、碎片等缺陷，及时剔除不合格产品，避免因来料质量导致后续安全隐患或性能不达标。

功能介绍

①

检测范围广

可定电续航，射击飞行轨迹。

②

多类型组件检测

包括损坏严重无法通电的组件。

③

多场景电站组件检测

山区、高原、屋顶、大棚等。

④

定制化软件功能

满足个性化需求。

⑤

全自动缺陷检测

自动识别缺陷。

⑥

多种检测模式

可以适配各种板型。

技术优势

检测范围更广

涵盖损坏严重无法通电的组件，兼容单晶组件（PREC、TOPCON、BC、N型等）、多晶组件。

操作便捷高效

大幅减少设备运输、部署、检测环境搭建及人力成本，提升经济性与效率。

安全保障

利用无人机飞行检测，无需人员翻越复杂地形

安全保障不受地形影响

可设计巡航轨迹，检测准确率高

技术参数

参数名称	技术指标
型号	SC-EL-Drone
检测模块	势创智能EL挂载组件
检测周期	1ms~10000ms（夜晚1ms，白天高照度多晶10000ms，其余<1000ms）
可检测缺陷类型	隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档
控制方式	无线
检测精度	裂纹宽度＞50μm
成像精度	＞0.1mm/pixel
对焦模式	全自动对焦
检测时间	400辐照度以下
飞行平台	大疆行业无人机M 400
无线传输模块	高速无线传输模块
恒流电流	0~15A可调，精度±1%
恒流电压	0~60V可调，精度±1%
功率	700W
稳流模块	恒流控制，电量高低不影响电流电压稳定
电源控制	20米无线/有线遥控
续航检测数量	夜晚800块，白天100~600块（高照度100块）
电流调节	自适应
电源保护	逆电流、过载、漏电、静电、过热保护
电脑	平板电脑、一体化电脑
数据存储	10万张图片
检测对象	安装前来料组件/电站到货检；安装完好的组件（分布式/集中式电站）；单晶组件（PREC、TOPCON、BC、N型等）；多晶组件
电站环境	沙漠、高原、屋顶、丘陵、山坡、厂房、雪地、大棚、农光互补、鱼光互补、风光互补等各种环境
设备重量	5kg
环境温度	-30℃~50℃
相对湿度	≤85%RH

应用案例

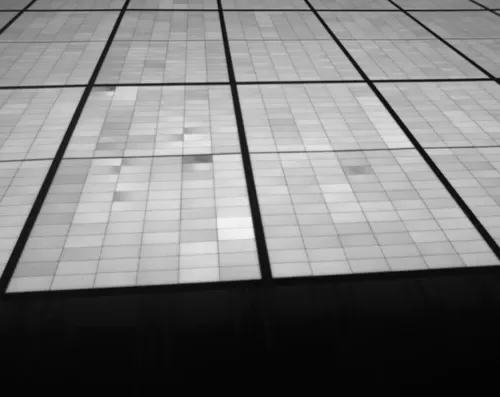

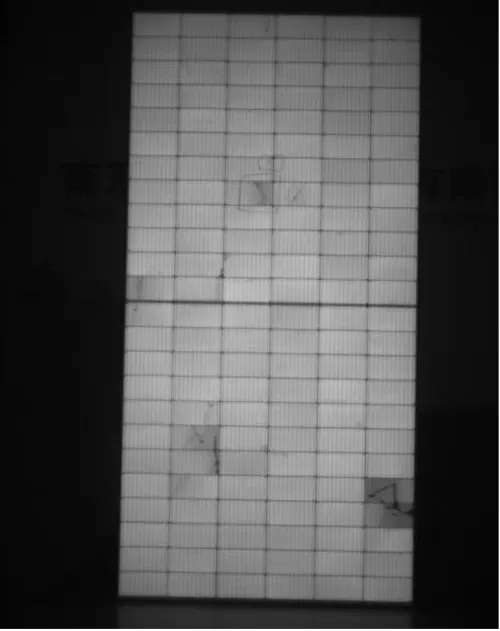

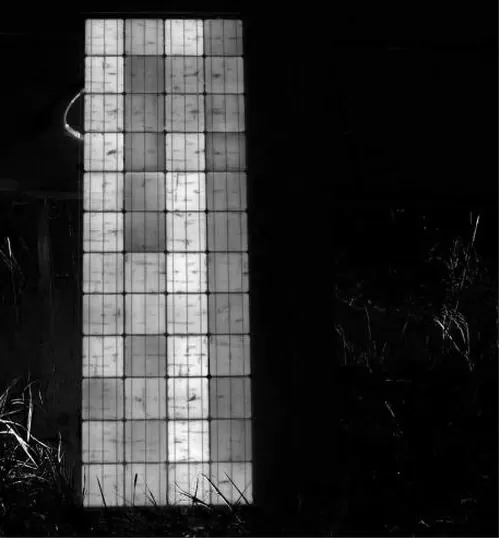

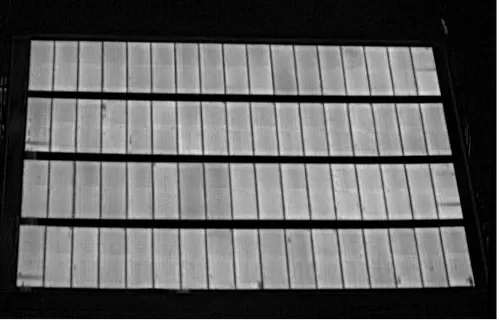

场景描述	场景图	日光EL/PL图

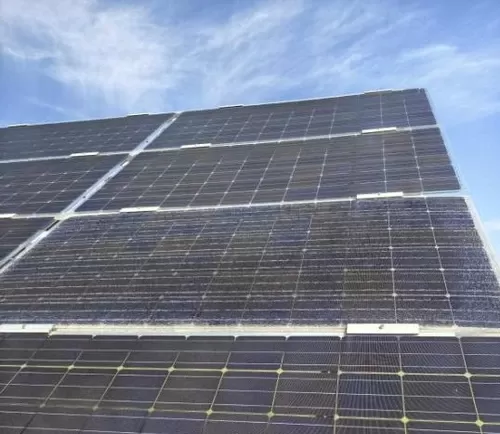

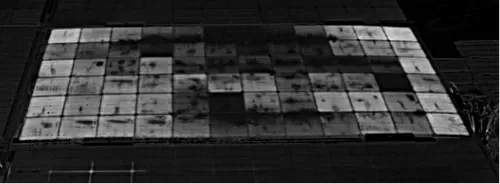

集中式电站，晴天，26℃，10:00，海拔3000（BC板，板子表面玻璃碎裂）

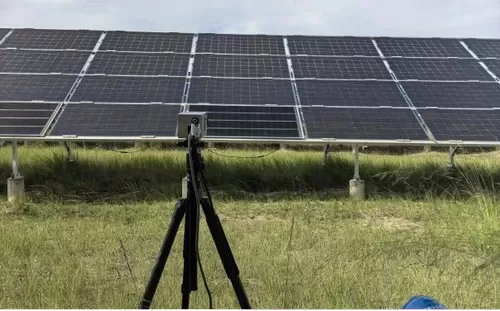

集中式电站，阴天，22℃，15:00，海拔3000（topcon板）

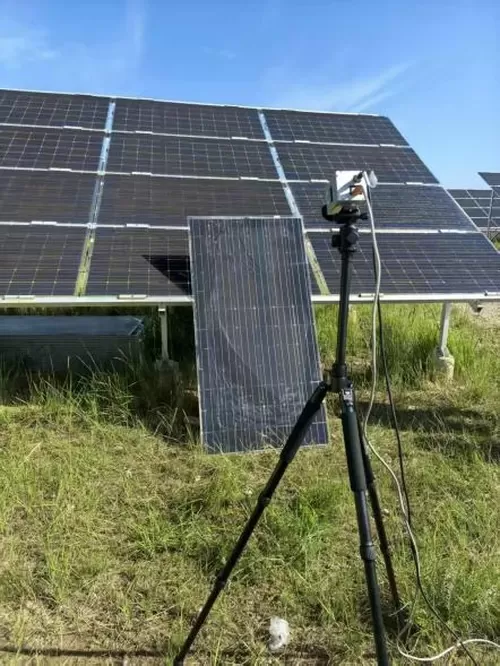

集中式电站顶，晴天阳光直射，25℃，13:00，海拔3000（N型板，其中两串已失效，无法通电测EL）

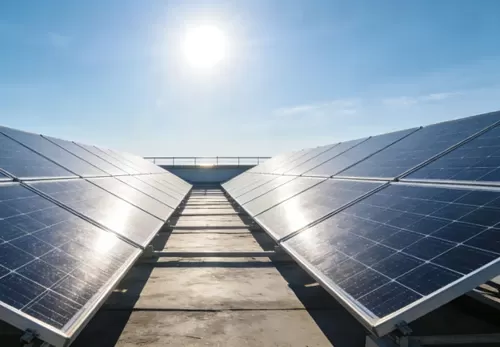

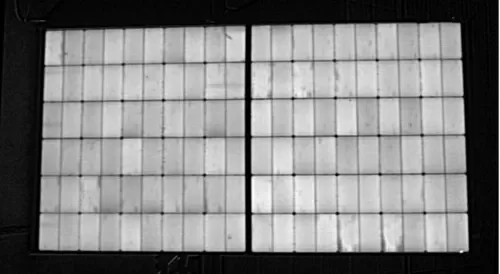

分布式电站顶楼，晴天阳光直射，25℃，13:00，海拔3000

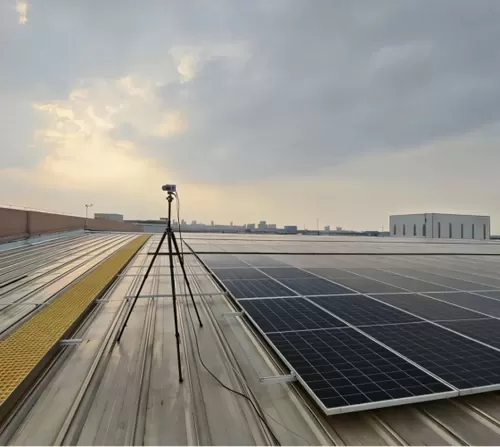

分布式电站顶楼，晴天阳光直射，31℃，17:00，海拔100（无需通电靠阳光拍摄）

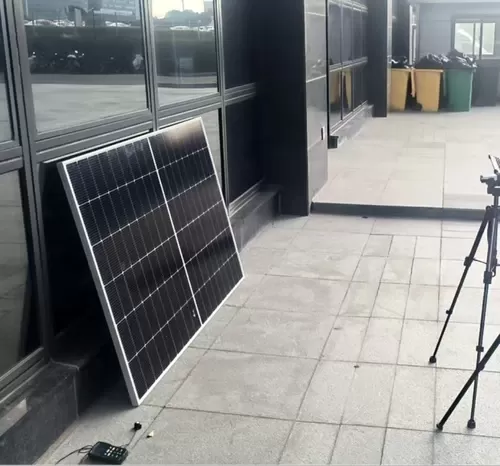

室外来料检测，阴天小雨，18℃，15:00，海拔400

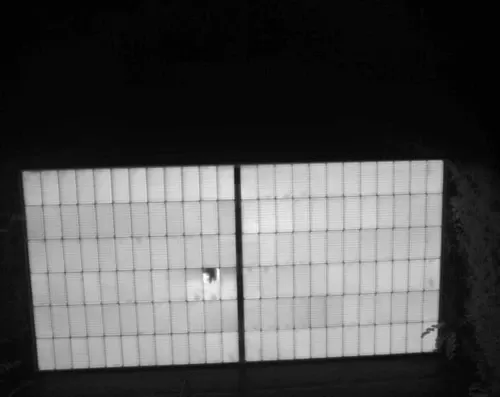

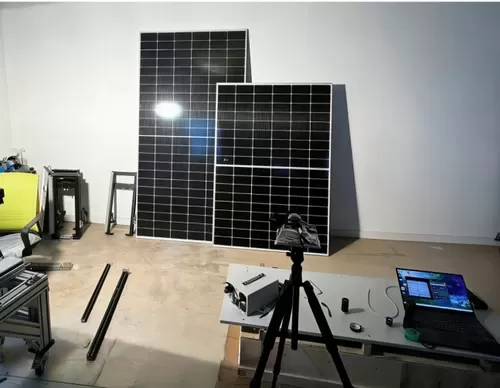

室内实验室组件检测，室内模拟阳光（照度500），10℃，10:00，海拔50
