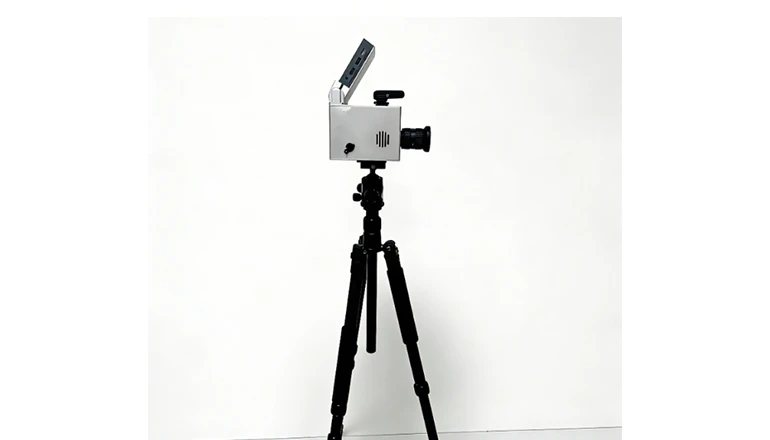

便携式EL检测仪SC-EL-Portable 应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测，把控生产与安装风险。搭载2416万级红外相机，配套储能电源与Wi-Fi无线控制，现场检测便捷快速。

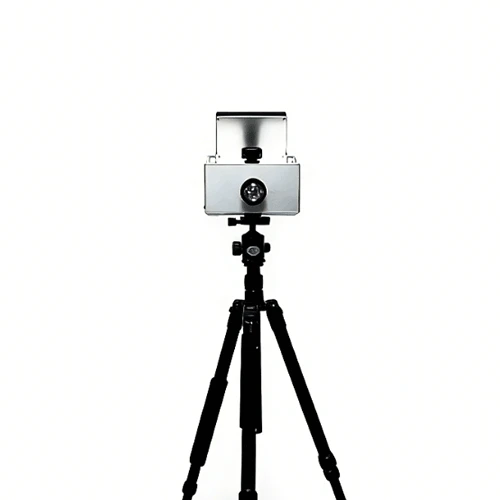

设备示意图1

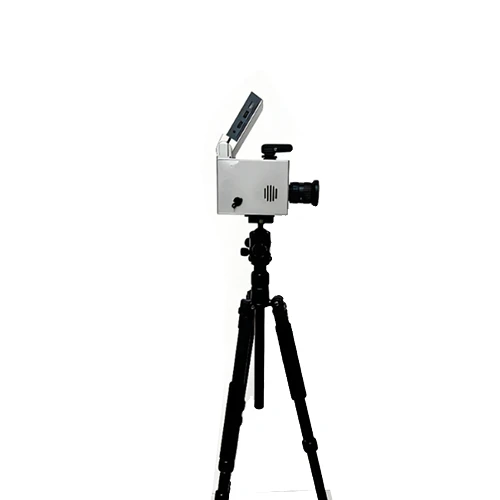

设备示意图2仓库/现场快速检测到货组件质量。
无需拆卸，直接检测已安装组件。
适用于多种室内外场景。
| 场景 | 工厂组件、仓库组件、电站现场组件测试 |
|---|---|
| 测试 | 白天：户外防红外暗室测试；室内无太阳光环境测试；夜晚：直接三脚架测试，灯光月光无影响 |
| 对象 | 晶硅组件、薄膜组件（可定制） |
| 数量 | 单块组件成像检测 |
| 模块 | 配置 | 规格 |
|---|---|---|
| 相机模块 | 像素 | 2416万像素 |
| 分辨率 | 6000x4000 | |
| 芯片 | 23.5x15.6mm、CMOS传感器 | |
| 精度 | 1.0mm/pixel | |
| 检测速度 | 1～30s可调 | |
| 弱电流测试 | 可在5A弱电流呈现清晰隐裂成像 | |
| 光屏蔽 | 灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响 | |
| 检测面积 | 4000mm*2000mm | |
| 镜头 | 18-55mm红外镜头 | |
| 对焦模式 | 全时自动对焦 | |
| 电池 | 1040mah | |
| 内存卡 | 64GB | |
| 读卡器 | USB3.0+Type-C | |
| 电源模块 | 容量 | 10.4AH |
| 电芯 | 高性能离锂电池 | |
| 输出电流 | 5A | |
| 电流精度 | 0.1A | |
| 输出电压 | 60V | |
| 电压精度 | 0.01V | |
| 负载功率 | 100W～600W；上限不高于700W | |
| 检测数量 | 300～500块光伏板 | |
| 控制面板 | LED数显程控面板 | |
| 功能设置 | 无线遥控上电断电 | |
| 节电模式 | 上电10s后自动断电 | |
| 稳态模块 | 恒定电源输出电流电压不受电量大小变化 | |
| 电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
| 上电线/直流线 | 10cm交流三孔输入线；3m直流输出线、MC4端口对接组件 | |
| 电脑 | 平板电脑 | 华为平板8+128G |
| Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制模块 |
| 软件 | 检测APP | 无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像下载等 |
| 支架系统 | 检测支架 | 1.85米铝合金支架 |
| 检测云台 | 支架一体式安装，720度旋转 | |
| 定位模块 | 检测定位 | 十字激光定位仪，快速定位支架上后组件位置，提高数倍检测效率 |
| 使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，雪地，大棚，农光互补，鱼光互补，风光互补等各种环境 | |
| 质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 | |
2400万高清红外、无线遥控、储能电源、便携设计，一人即可完成电站、仓库、实验室等多场景EL检测，高效精准，安全可靠。
| 项目 | 参数选择 | |
| 输入 | 输入电压 | 3、3.3、6、6.6、10KV(*) |
| 允许电压波动范围 | 满负荷运行，电压波动±10% | |
| 频率变化范围 | 50Hz±10% | |
| 输入电流谐波 | ≤3%，符合IEEE519-1992和GB/T14549-93标准 | |
| 输出 | 输出电压范围 | 3、3.3、6、6.6、10KV(*) |
| 最大输出能力 | 30000KVA | |
| 整机效率功率因数 | 强迫风冷≥0.965，水冷变频≥0.98 | |
| 输出频率范围 | 0-50Hz(*) | |
全天候EL测试仪Daysy EL——系统构成
1. Daysy EL测试仪主机
输出功率：1500V/20A
作用：DC转换为高频脉冲信号
附件：GPS天线，相机触发装 置，MC4线，USB线等附件
供电：100 – 240 Vac
重量：5KG
尺寸：20x15x10 cm
防护：IP 54
2. 成像系统DaySyCam 640
图像分辨率：640×512=30万
作用：EL信号捕捉、传输、处理
光学传感器：InGaAs
核心技术：频率锁相
系统包含：图像处理套件 8 mm镜头 12mm镜头 16mm镜头
14寸户外三防笔记本 相机和笔记本三脚架等
3. EL测试仪专用供电系统
最大功率：3.3kW/15kW
作用：由Daysy EL主机联控，提供高稳定 直流信号，经变频后为组件注入方向电压
供电：3.3kW 单相或三相180-528 V AC (48-62 Hz)15kW 三相342-528 V AC (48-62 Hz)
重量：3.3kW 24Kg 15kW 31Kg
尺寸：3.3kW 60x60x20 cm 15kW 90x60x25 cm
系统优势
光伏电站晚上EL检测危险性高，白天EL测试仪可以解决安全问题
大型集中式光伏电站EL全检需要高效率的EL测试设备，24小时EL测试仪可以实现。
